マランツ7型イコライザー・アンプ2号機の製作(3)

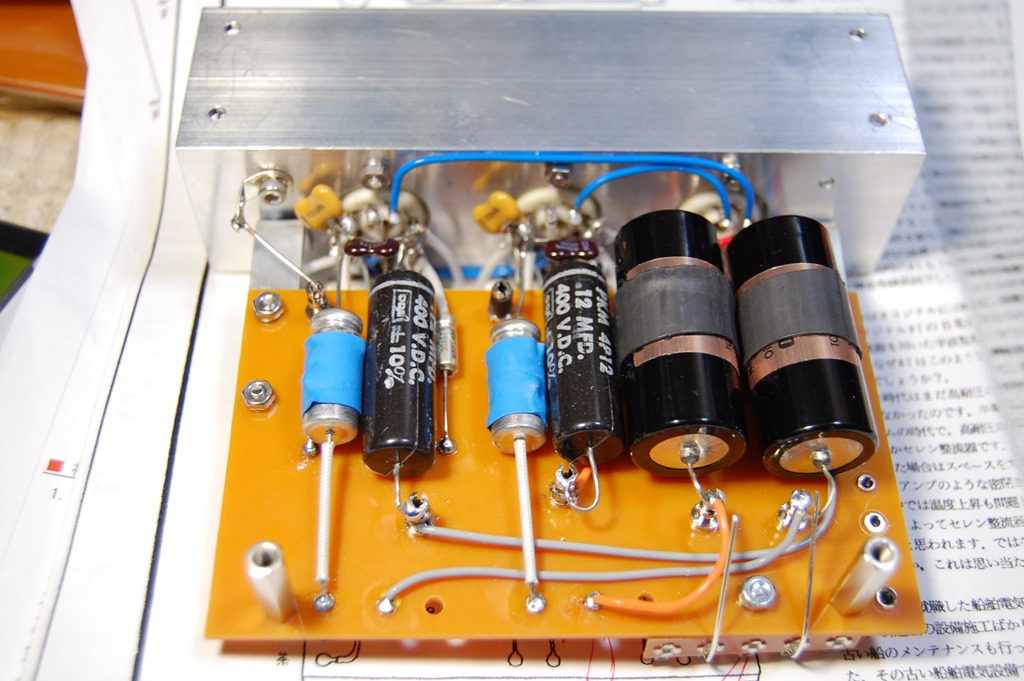

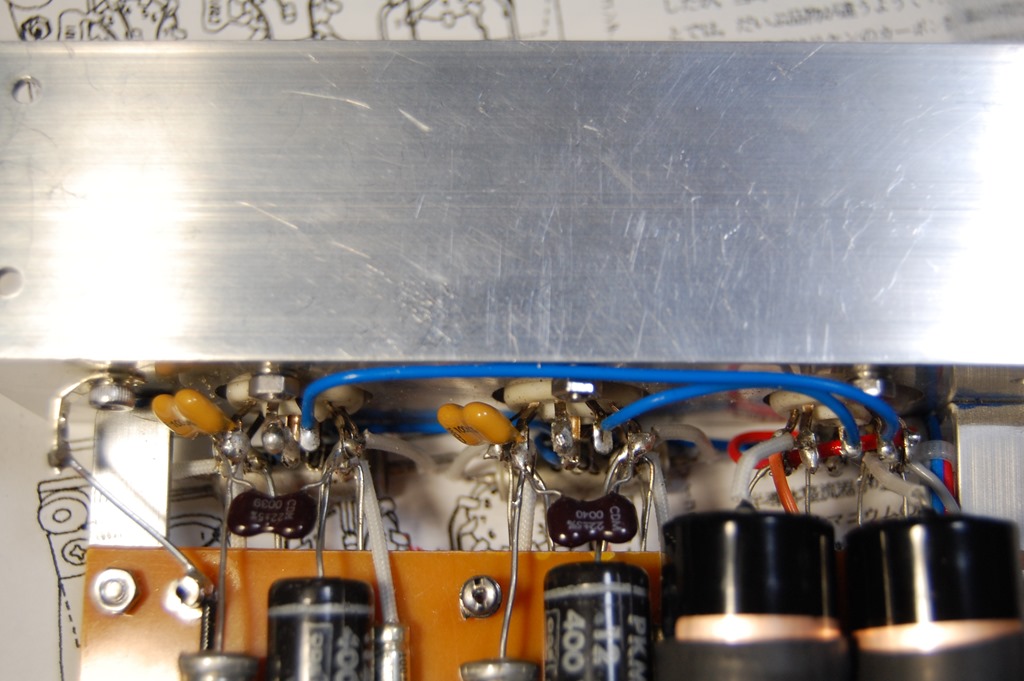

 雑誌に掲載されている実態配線図を見ながらその通りに配線するだけなのですが、結構込み入っていて気を抜けません。雑誌の実態配線図にはR104の図が抜けている点と図によってはソケットの9ピンがわざと小さく線のように描かれているので気をつける必要があります。DSC_0024後カソードフォロワー出力の1kΩも元図には付いていないので付け足す必要があります。DSC_0032

DSC_0025

DSC_0026
